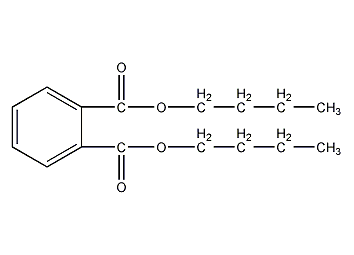

结构式
| 物竞编号 | 01V1 |
|---|---|
| 分子式 | C16H22O4 |
| 分子量 | 278.34 |
| 标签 |
DBP, 增塑剂, 织品用润滑剂, 香料的溶剂, 害虫驱避剂, 黏结剂 |
编号系统
CAS号：84-74-2
MDL号：MFCD00009441
EINECS号：201-557-4
RTECS号：TI0875000
BRN号：1914064
PubChem号：24872099
物性数据
1. 性状：无色透明油状液体，微具芳香气味。
2. 沸点（ºC,101.3kPa）：340
3. 熔点（ºC）：-35
4. 相对密度（g/mL,20/4ºC）：1.0465
5. 相对蒸汽密度（g/mL,空气=1）：9.6
6. 折射率（20ºC）：1.4911
7. 黏度（mPa·s,37.8ºC）：9.72
8. 闪点（ºC,开口）：171.4
9. 闪点（ºC,闭口）：157
10. 燃点（ºC）：403
11. 蒸发热（KJ/mol）：79.3
12. 生成热（KJ/mol,液）：1025.7
13. 燃烧热（KJ/mol,液,定压）：8616.4
14. 比热容（KJ/(kg·K),21ºC,定压）：1.79
15. 电导率（S/m,25ºC）：9×10-11
16. 蒸气压（kPa,148.2ºC）：0.13
17. 溶解性：溶于普通有机溶剂和烃类；25℃时在水中溶解度0.03%，水在该品中的溶解度0.4%。易溶于醇、醚、丙酮和苯。
18. 相对密度（25℃，4℃）：1.0426
19. 常温折射率（n25）：1.4905
20. 溶度参数(J·cm-3)0.5：18.984
21. van der Waals面积（cm2·mol-1）：2.116×1010
22. van der Waals体积（cm3·mol-1）：160.840
23. 气相标准燃烧热(焓)(kJ·mol-1)：-8689.3
24. 气相标准声称热(焓)( kJ·mol-1) ：-750.9
25. 液相标准燃烧热(焓)(kJ·mol-1)：-8597.7
26. 液相标准声称热(焓)( kJ·mol-1)：-842.6
27. 液相标准热熔(J·mol-1·K-1) ：476.0
毒理学数据
1、急性毒性：人口服TDL0：140 mg/kg；大鼠腹腔LD50：3050uL/kg；
大鼠口径LD50：8mg/kg；大鼠肌肉LD50：>8mg/kg；
大鼠吸入LC50：4250mg/kg；大鼠LD50：9410mg/kg；
大鼠皮肤LCL0：6mg/kg；小鼠口径LC50：5289mg/kg；
小鼠吸入LC50：25 gm/m3/2H；小鼠腹腔LC50：3570mg/kg；
小鼠静脉LC50：720mg/kg；小鼠LC50：8140mg/kg；
兔子皮肤LD50：>20mg/kg；猪口径LD50：10mg/kg；
哺育动物口径LD50：5mg/kg。
2、邻苯二甲酸二丁酯食用时伤害肠胃，工作场所高容许浓度5mg/m3。
生态学数据
暂无
分子结构数据
1、 摩尔折射率：77.59
2、 摩尔体积（cm3/mol）：264.2
3、 等张比容（90.2K）：655.6
4、 表面张力（dyne/cm）：37.9
5、 极化率（10-24cm3）：30.76
计算化学数据
1.疏水参数计算参考值（XlogP）:无
2.氢键供体数量:0
3.氢键受体数量:4
4.可旋转化学键数量:10
5.互变异构体数量:无
6.拓扑分子极性表面积52.6
7.重原子数量:20
8.表面电荷:0
9.复杂度:271
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
性质与稳定性
1.邻苯二甲酸二丁酯可燃，着火时用二氧化碳、四氯化碳和粉末灭火剂灭火。
化学性质：常温下非常稳定，但长时间煮沸会部分发生分解，游离出邻苯二甲酸酐。用铜铬氧化物作催化剂，270℃于氢气流中发生分解，生成丁醛、邻二甲苯、丁醇、2-甲基环己基甲醇、六氢化苯二甲酸二丁酯等。
2.本品毒性低微，动物经口LD50平均为8g/kg。有些人接触本品可能对皮肤过敏。空气中高容许浓度为5mg/m3。英、德、美、法、日、意等国均允许用于接触食品的塑料制品。设备应密闭，操作人员应穿戴防护用具。
3. 存在于烤烟烟叶、白肋烟烟叶、香料烟烟叶、烟气中。
贮存方法
1.本品应密封于阴凉干燥处保存。应储存在室内通风干燥处，防止水分侵入。本品易燃，应避免火源。按一般易燃化学品规定储运。
2.采用铁桶包装。180kg／桶。贮存于干燥通风处。注意防雨水、防晒、防火。按一般危险品规定贮运。
3. 贮存温度2~8ºC
合成方法

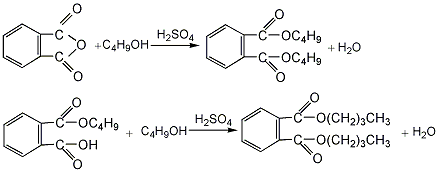

1. 以邻苯二甲酸酐和丁醇为原料（其质量比为1：1.5），以硫酸为催化剂（用量为苯酐和丁醇质量之和的0.3%），为了防止醇的氧化，加入总投料量0.1%～0.3%的活性炭，起吸附氧气和脱色作用。加热，在常压下进行酯化。酯化反应在耐酸搪瓷釜或不锈钢釜中进行。当固体苯酐全部溶解，说明酯化反应的步生成邻苯二甲酸单丁酯的反应已结束，这步反应迅速而完全。然后继续加热至反应物沸腾，进行第二步生成邻苯二甲酸二丁酯的反应，液相温度150℃左右，时间4～5h。此阶段不断蒸出醇水恒沸物，经冷凝器冷凝后进入醇水分离器。丁醇返回反应釜，下层水排除。当反应温度升到170℃，冷凝液中不再有水珠，取样测定酸值，若酸值达终点则降温至70℃左右，加入5%的纯碱溶液中和，搅拌0.5h，静置1h，分去水层。粗酯再用70～80℃的热水洗涤。然后进行真空蒸馏，回收丁醇，当压力为7.9Pa，温度为150℃左右，粗酯闪点达160℃以上，脱醇完成。再用直接蒸汽吹出低沸物，经板框压滤机压滤，即得成品。
2. 精制方法：含有游离的酸、醇和邻苯二甲酸一丁酯等杂质。精制时用水洗涤除去醇和酸，再用稀的氢氧化钠溶液洗涤除去邻苯二甲酸一丁酯，然后用无水碳酸钾或硫酸钠干燥，减压下蒸馏。
3. 烟草：56；OR，57；BU，14；FC，BU，OR，18。
用途
1.该品为增塑剂。对多种树脂具有很强溶解力。主要用于聚氯乙烯加工，可赋于制品良好的柔软性。由于其相对价廉且加工性好，在国内使用非常广泛，几与DOP相当。但挥发性和水抽出性较大，因此制品耐久性差，应逐步限制其使用。该品是硝酸纤维素的优良增塑性，凝胶能力强。用于硝酸纤维素涂料，有很好的软化作用。稳定性、耐挠曲性、粘着性和防水性皆优。此外，该品还可用作聚乙酸乙烯、醇酸树脂、乙基纤维素以及氯丁橡胶的增塑剂、还可用于制造油漆、粘接剂、人造革、印刷油墨、安全玻璃、赛璐珞、染料、杀虫剂、香料溶剂、织物润滑剂等。
2.本品是聚氯乙烯常用的重要增塑剂，可使制品具有良好的柔软性，但挥发性和水抽出性较大，因而制品耐久性差。本品是硝基纤维素的优良增塑剂，凝胶化能力强。用于硝基纤维素涂料，有良好的软化作用，稳定性、耐挠曲性、黏接性和防水性均优于其他增塑剂。本品也可用作聚醋酸乙烯酯、醇酸树脂、硝基纤维素、乙基纤维素及氯丁橡胶、丁腈橡胶的增塑剂。
