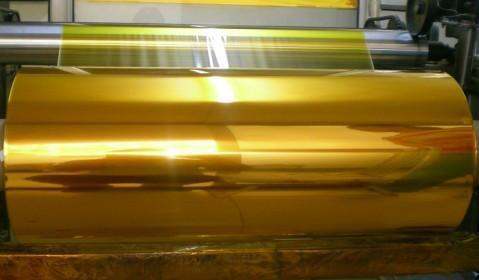

薄膜制备方法为：聚酰胺酸溶液流延成膜、拉伸后，高温酰亚胺化。薄膜呈黄色透明，相对密度1.39～1.45，有突出的耐高温、耐辐射、耐化学腐蚀和电绝缘性能，可在250～280℃空气中长期使用。玻璃化温度分别为280℃(Upilex R)、385℃(Kapton)和500℃以上(Upilex S)。20℃时拉伸强度为200MPa，200℃时大于100MPa。特别适宜用作柔性印制电路板基材和各种耐高温电机电器绝缘材料。 光刻胶：某些聚酰亚胺还可以用作光刻胶。有负性胶和正性胶，分辨率可达亚微米级。与颜料或染料配合可用于彩色滤光膜，可大大简化加工工序。 在微电子器件中的应用：用作介电层进行层间绝缘，作为缓冲层可以减少应力、提高成品率。作为保护层可以减少环境对器件的影响，还可以对a-粒子起屏蔽作用，减少或消除器件的软误差（soft error）。半导体工业使用聚酰亚胺作高温黏合剂，在生产数字化半导体材料和MEMS系统的芯片时，由于聚酰亚胺层具有良好的机械延展性和拉伸强度，有助于提高聚酰亚胺层以及聚酰亚胺层与上面沉积的金属层之间的粘合。 聚酰亚胺的高温和化学稳定性则起到了将金属层和各种外界环境隔离的作用。 液晶显示用的取向排列剂：聚酰亚胺在TN-LCD、SHN-LCD、TFT-CD及未来的铁电液晶显示器的取向剂材料方面都占有十分重要的地位。 电-光材料：用作无源或有源波导材料光学开关材料等，含氟的聚酰亚胺在通讯波长范围内为透明，以聚酰亚胺作为发色团的基体可提高材料的稳定性。 湿敏材料：利用其吸湿线性膨胀的原理可以用来制作湿度传感器。
