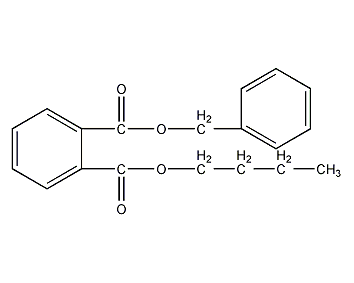

结构式
| 物竞编号 | 01W4 |
|---|---|
| 分子式 | C19H20O4 |
| 分子量 | 312.36 |
| 标签 |
邻苯二甲酸丁苄酯, 酞酸丁基苄酯, 增塑剂BBP, Butyl benzyl phthalate ester, Phthalic acid benzyl butyl ester, Plasticizer BBP, 增塑剂 |
编号系统
CAS号：85-68-7
MDL号：MFCD00009440
EINECS号：201-622-7
RTECS号：TH9990000
BRN号：2062204
PubChem号：24862813
物性数据
1. 性状：透明油状液体，易燃，具有微弱的臭味。
2. 密度（g/mL,25/4℃）：1.113~1.121
3. 相对蒸汽密度（g/mL,空气=1）：未确定
4. 熔点（ºC）：-35
5. 沸点（ºC,常压）：370
6. 沸点（ºC,5.2kPa）：未确定
7. 折射率（25ºC）：1.5360
8. 闪点（ºC）：210
9. 黏度（mPa·s,20ºC）：65
10. 自燃点或引燃温度（ºC）：240
11. 蒸气压（kPa,25ºC）：未确定
12. 饱和蒸气压（kPa,60ºC）：未确定
13. 燃烧热（KJ/mol）：未确定
14. 临界温度（ºC）：未确定
15. 临界压力（KPa）：未确定
16. 油水（辛醇/水）分配系数的对数值：未确定
17. 爆炸上限（%,V/V）：未确定
18. 爆炸下限（%,V/V）：未确定
19. 溶解性：不溶于水，溶于有机溶剂和烃类。
毒理学数据
暂无
生态学数据
暂无
分子结构数据
1、 摩尔折射率：88.18
2、 摩尔体积（cm3/mol）：275.4
3、 等张比容（90.2K）：708.4
4、 表面张力（dyne/cm）：43.7
5、 极化率（10-24cm3）：34.95
计算化学数据
1.疏水参数计算参考值（XlogP）:无
2.氢键供体数量:0
3.氢键受体数量:4
4.可旋转化学键数量:9
5.互变异构体数量:无
6.拓扑分子极性表面积52.6
7.重原子数量:23
8.表面电荷:0
9.复杂度:374
10.同位素原子数量:0
11.确定原子立构中心数量:0
12.不确定原子立构中心数量:0
13.确定化学键立构中心数量:0
14.不确定化学键立构中心数量:0
15.共价键单元数量:1
性质与稳定性
与大多数树脂有良好的相容性，溶剂化作用强。
贮存方法
密封于4℃干燥避光保存。应储存在室内通风干燥处，防止水分侵入，保持容器密闭。本品易燃，应避免火源，不可与氧化剂或爆炸性物共储。

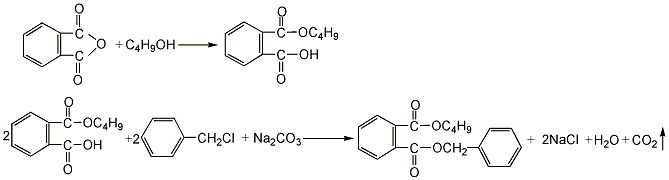

合成方法
1、苯酐和丁醇按质量比1∶0.52的比例进行酯化，首先生成邻苯二甲酸单丁酯。然后滴加30%的纯碱，重量大约与苯酐质量相等，再加入与苯酐质量相等的氯化苄进行缩合反应。缩合反应结束后，加水洗涤，粗酯用水蒸气蒸馏，再进一步真空蒸馏，即得成品。
2、由苯酐和丁醇按质量比1∶0.52的比例经酯化得邻苯二甲酸单丁酯，然后在碳酸钠存在下与氯化苄进行第二次酯化，经碱液中和、水洗后进行减压蒸馏而得。
3、在装有电动搅拌、温度计、回流冷凝管的250mL三口烧瓶中，按1∶1.05的摩尔比加入邻苯二甲酸酐和正丁醇，在（110±2）℃下搅拌2h，再冷却至60～80℃，缓慢滴加30%的NaOH水溶液中和至pH＝7～8，加入适量相转移催化剂，再升温至110℃，以邻苯二甲酸酐计，滴入1.05mol比的氯化钾，搅拌3h，然后用5%NaCO3溶液洗涤，分去水层，用水洗涤油层；之后油层（粗酯）用水蒸气蒸馏，蒸出醇等低沸物，再减压蒸馏，收集220～222℃/660Pa的馏分，得到白色透明的油状液体即邻苯二甲酸丁苄酯。
用途
1.主要用作增塑剂。具有很强的溶解能力，与聚氯乙烯树脂、乙酸乙烯树脂、聚苯乙烯、硝酸纤维素的互溶性较好，具有良好的耐污染性，塑化速度快，填充剂容量大，耐水和耐油抽出。可作主增塑剂使用。常与其他增塑剂配合，用于含大量填充剂的塑料地板、装饰材料、瓦楞板等。该品用于制造薄膜、板材和管材，可获得具有优良透明性和光滑表面的制品，还用于压延法制泡沫人造革。
2.用作耐水性、耐热、耐油抽出性的增塑剂。与大多数橡胶和树脂相容性良好，溶剂化作用强，且具有耐热、耐光性好，挥发性低，耐污染，塑化速度快，对水和油的抽出性小，填充容量大和制品耐磨性好等特点，但耐塞性较差。可作为聚氯乙烯、氯乙烯共聚物、纤维素树脂、天然及合成橡胶的增塑剂，用于制造地板、瓦楞板、板材、管材等高填充塑料制品。也可与其他增塑剂并用，用于制造人造革、薄膜，可获得优良的透明性及光滑的表面。还适用于后发泡的压延制品，可避免发泡剂过早分解。
